數控教學實訓：小型數控車床的優點與應用

Add Date: 2023/4/3 Views:

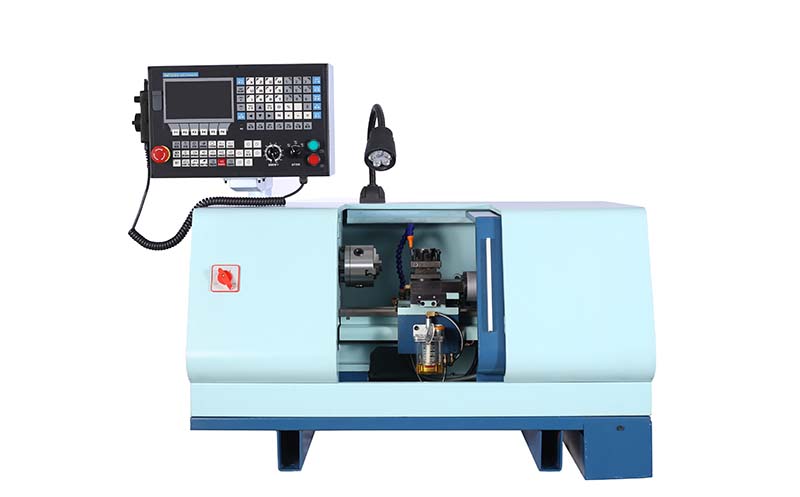

本機標配Xendoll T3數控車床係統，滾珠絲杆，體積小，精度高，性能穩定、性價比高。伺服定位控製，定位快速精準，四工位電動刀架可實現複雜工件加工，是小型零件加工的理想選擇。可配置前置式或後置式氣動卡盤，自動進料裝置。可根據工業4.0配置自動化改造,多台機器能進行集中管理監控，擁有多種通訊方式進行數據交換，上位機程序界麵可由客戶自主開發，簡單便捷，具備FMS兼容性，各大院校研究柔性加工的理想選擇。
桌麵式數控、數控教學實訓、桌麵式數控車床、教學數控車床、小型數控車床

本機特點：
1、本機標配Xendoll T3數控係統，采用32位高性能工業級CPU構成控製核心，實現μm級精度運動控製，係統功能強，性能穩定，界麵顯示直觀簡明、操作方便。可根據用戶需求配其它主流數控係統，如廣數、西門子。
2、本機精度高、有保護罩、冷卻係統，可自動車削各種回轉表麵，如圓柱麵、圓錐麵、特形麵等，並能進行車螺紋、鏜、鉸加工，效率高、適用性強。
3、床身導軌經超音頻淬火後精磨，硬度高、鋼性好。床頭、導軌、床鞍、拖板尺寸厚。
4、床鞍經過工藝處理，移動輕快，減少床身導軌的磨損，避免爬行現象，精度高，便用壽命長。滾珠絲杆采用整體內循環絲杆，配對角接觸球軸承支承並預緊，導軌、絲杆等采用集中潤滑，具有運動靈活、減少熱變形、精度穩定的特點。
5、配有電子手輪，配四工位電動刀架，采用精密齒盤定位，重複定位精度高。
6、伺服控製係統，響應速度快，加工安靜平穩，效率精度高。
7、選配高級刀具，工件表麵粗糙度可達Ra0.8。
8、選配後置自動卡盤或者前置式自動卡盤及其自動進料裝置。
9、具備FMS柔性加工兼容性，可根據客戶需求進行自動化改造。
10、外型美觀大方，操作使用方便。

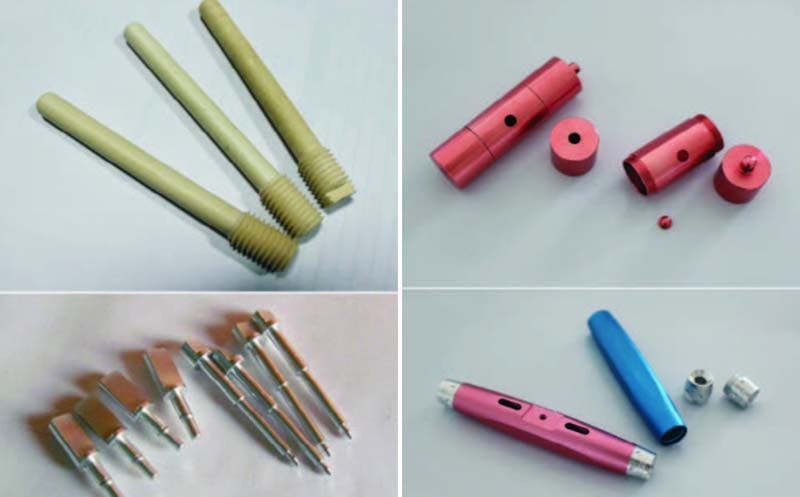

11、主要加工材料有：鐵、銅、鋁等有色金屬材料。

適用行業：五金加工廠的小零件加工，企業或高校的科研開發，首板製作，同時也可以用於高校或職業院校數控技術培訓教學等

技術參數：
定位精度	0.03mm
重複定位精度	0.02mm
最大回轉直徑	210mm
中心高	105mm
X軸行程	80mm
Z軸行程	280mm
尾座行程	50mm
主軸轉速	300~1750rpm±10%（無極調速）
快速移動速度	5000mm/min（選配伺服電機可達10000mm/min）
電動刀架工位數	4工位
刀架角度	360 °
刀具回轉精度	0.005mm
主軸通孔	20mm（選配氣動卡盤無通孔）
卡盤最大夾持尺寸	100mm（選配氣動卡盤按實際需求定製）
X\Z軸電機最大扭矩	2 N.m(選配伺服電機或有不同)
冷卻係統	水冷，係統M代碼控製
車螺紋功能	公製/英製
主軸孔錐度	MT#3
尾座孔錐度	MT#2
主軸電機功率	500W（可選配1.1KW）
使用電源	AC220V/50Hz
電子手輪	4軸三檔電子手輪
絲杆	C3級滾珠絲杆
淨重/毛重	145/160kg
外型尺寸（長×寬×高）	1000mm700mm580mm 10007001470mm（含底座）
包裝尺寸	1100mm800mm680mm（不含底座）
數控係統	Xendoll 工業級數控係統（可選配其他數控係統）
